CNG管束式集装箱

2019-12-07

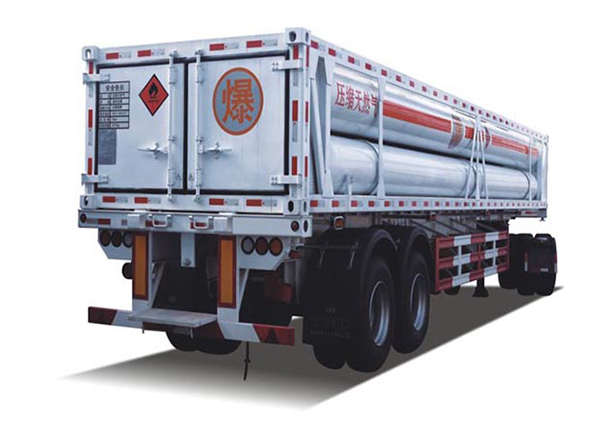

CNG管束式集装箱
详细介绍:


CNG管束式集装箱CNG tube bundle container

  CNG管束式集装箱是储存、运输压缩天然气的专用设备,它的设计、制造、检验及验收符合TSGR005-2011《移动式压力容器安全技术监察规程》及企业标准Q/L ZB2-2016《压缩气体管束式集装箱》。

  CNG tube bundle container is a special equipment for storage  transport , CNG tube bundle container in accordance with the TSG r0005-2011 Safety technology supervision procedure for transportable pressure vessel Q/L ZB2-2016 Compressed sir tube bundle container

  to carry on the design,fabrication,inspection.

  管束式集装箱/bundle container

管束式集装箱

管束式集装箱



执行标准:TSGR005-2011《移动式压力容器安全技术监察规程》Q/L ZB2-2016《压缩气体管束式集装箱》。
Execution standard:TSG r0005-2011 Safety technology supervision procedure for transportable pressure vessel Q/L ZB2-2016 Compressed sir tube bundle container

产品型号Type

GSJ06-4010-CNG-20

GSJ10-2250-CNG-20

GSJ11-2250-CNG-20


气瓶Cylinder

工作压力Working pressure

20MPa

主体材质Main material

4130x

气瓶数量Qty.of cylinder

6

10

11

气瓶总容积Total capacity of cylinder

24.06M3

22.5M3

24.75M3

管束式集装箱Tube bundle container

箱体质量Container quality

31170Kg

30300Kg

30724Kg

充装质量Filling quality

3870Kg

3666Kg

4032Kg

额定质量Rated quality

35000Kg

33966Kg

35000Kg

充气量Filling amount

6060Nm3

5560Nm3

6230Nm3

外形尺寸Size

12192×2438×1730mm

12192×2438×1890mm

12192×2438×1890mm

设计使用寿命Design service life

20年Years


执行标准:TSGR005-2011《移动式压力容器安全技术监察规程》Q/1500LXZ002-2015《压缩气体管束式集装箱》。
Execution standard:TSG r0005-2011 Safety technology supervision procedure for transportable pressure vessel Q/1500LXZ002-2015 Compressed sir tube bundle container

产品型号Type

GSJ07-3810-H2-20

管束式集装箱Tube bundle container

箱体质量Container quality

34605Kg

气瓶Cylinder

工作压力Working pressure

20MPa

充装质量Filling quality

395Kg

主体材质Main material

4130x

额定质量Rated quality

35000Kg

气瓶数量Qty.lf cylinder

7

充气量Filling amount

4393Nm3

气瓶总容积Total capacity of cylinder

26.67M3

外形尺寸Size

12192×2438×2280mm

设计使用寿命Design service life

20年Years
